Kompressorin imuilman otto
Hengitysilman laadun ja kompressorin kestävyyden kannalta on tärkeää, että imuilma otetaan ulkoa raikkaasta ilmasta imuputkea käyttäen. Hyvin usein tuo imuputki puuttuu kokonaan (imuilma otetaan kompressorihuoneesta) tai putki on halkaisijaltaan alimittainen. Imuputken koko on n. 3 x imusuodattimen kotelon imuputken koko.
Myös ulkopuolella olevissa imuputken asennuksissa on usein virheitä. Vedetään pitkiä vaakavetoja, imuputken pää on liian lähellä maata, käyrä tai sihti puuttuu putken päästä jne. Koska tuo imuilmaputki tuntuu olevan vähän "kinkkinen" juttu, niin tein siitä alla olevan kuvan mukaisen lyhennetyssä muodossa olevan mallikappaleen kursseja varten.
Mallissa näkyy kaikki komponentit oikeassa järjestyksessä ulkoa aina "kurkkuletkuun", jolla imuilmaputki liitetään imuilmasuodattimeen, saakka. Jos imusuodattimen kotelon imuputki on kartio, siitä kannattaa katkaista osa kuristuksen välttämiseksi. Venttiilillä varustettu kondensaatin keräily-/tarkkailutasku voidaan asentaa myös heti läpiviennin jälkeen sisäpuolelle.

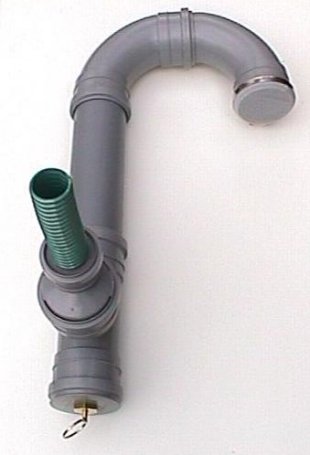

Ilmuilmaputken mallikappale

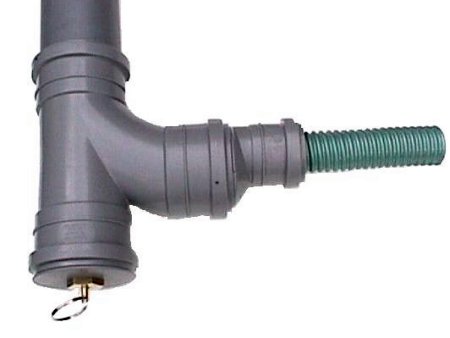

Tyhjennysventtiilillä varustettu kondensaatin keräily-/tarkkailutasku

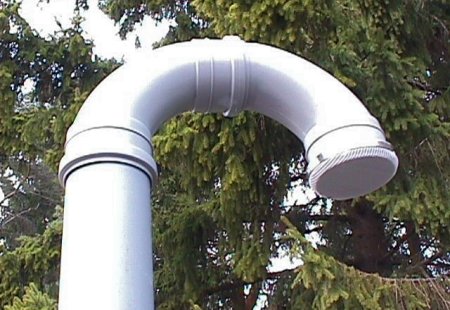

Käyrä

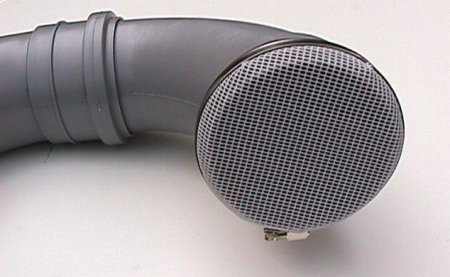

Sihti
